汽车零部件通过式超声波清洗机工艺流程

超声波FSQX-800型废铜铝水箱连续通过式清洗机,是一种采用链传动机械输送工件,具有喷淋清洗、喷淋漂洗、吹干等功能的新款清洗设备。在清、漂洗过程中加设有精密过滤器,清洗液过滤精度高,操作方便,清洗效率高。用于铜铝散热器翅片缝隙中的灰尘洗净并吹干。(3道清洗3道漂洗,10道吹干)。

一、通过式超声波清洗机主要工艺流程:(1)人工上料→(2)喷淋清洗I→(3)喷淋清洗II→(4)喷淋清洗III→(5)喷淋漂洗I→(6)喷淋漂洗II→(7)喷淋漂洗III→(8)气泵吹干I→(9)气泵吹干II→(10)气泵吹干III→(11)气泵吹干IV→(12)气泵吹干V→(13)气泵吹干VI→(14)气泵吹干VII→(15)气泵吹干VIII→(16)气泵吹干IX→(17)气泵吹干X→(18)自动下料。

二、通过式超声波清洗机主要技术参数:1.输送平面离地高度:1000mm,2.通道宽度:800mm,3.通道高度:300mm,4.清洗水泵:Q=50m3/h  H=71m 15kw×3台=45kw,5.漂洗水泵:Q=50m3/h  H=71m 15kw×3台=45kw,6.清洗液温度:常温-60℃(可调、自控),7.清洗加热功率:7kw×3支×6组=126kw,8.吸雾冷凝功率:6kw×4台=24kw,9.除油系统功率:0.04kw,10.清洗输送电机功率:2.2kw,11.输送速度:5-10m/min,12.输送链承受能力:50kg/m2,13.蜗旋气泵:11kw×10台=110kw(10道吹干,预留接口可增加烘干),14.刮板式排泥机:0.55kw,15.电源:三相 380V  50Hz,16.总功率约:360kw,17.外形尺寸:20000x2500x2100/2800mm(长x宽x高)。

三、通过式超声波清洗机结构与原理:本机由机身、上罩、水箱及加热系统、清洗系统、风泵吹干、输送系统、吸雾系统、过滤系统、电气系统等组成。清洗机工作时,清洗液由加热系统加至所需温度。被清洗工件置于输送筋板上,依次通过清洗室、漂洗室、吹干室,完成喷淋清洗、高压吹干等流程然后下料,清洗回液经过滤后循环使用,雾气经冷凝后清洗液回流到清洗室内。

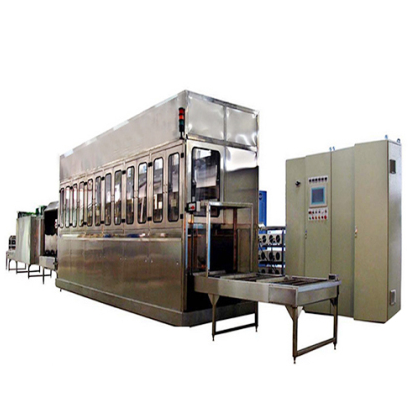

汽车零部件通过式超声波清洗机
